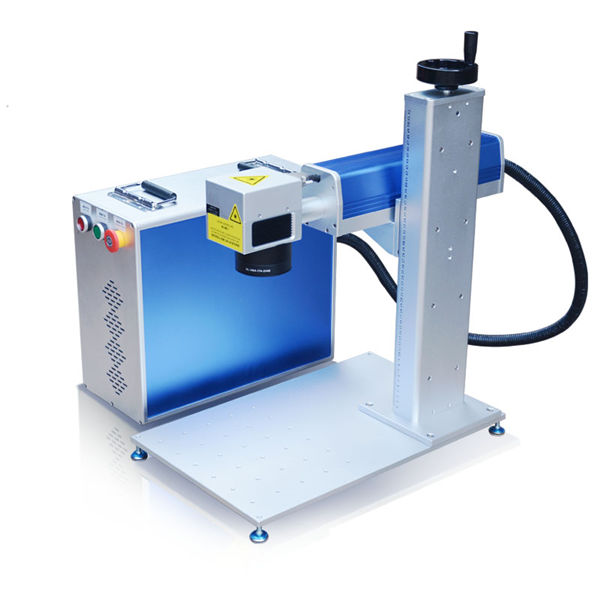

ласерско гравирајућа машина за влакно 10 мм дизајн каросерије машине

детаљи о производу

Сертификација: ЦЕ
Услови плаћања и слања:
Минимална количина поруџбине: 1Сет
Цена по договору
Детаљи паковања: 1 * 40ГП контејнер
Време испоруке: 30 дана
Услови плаћања: Л / Ц, Д / А, Т / Т, Д / П, Вестерн Унион

Детаљан опис производа

Апликација:	Сав метални материјал	Дебљина сечења:	Упто 1мм СС
Тип ласера:	Увезен оригинални ласер за влакна	Максимална дебљина сечења:	20мм / ЦС; 10мм / СС
Мин.лине ширина:	0.1мм	Софтвер за контролу:	Ципцут
Подржани графички формат:	АИ, БМП, ДСТ, ДВГ, ДКСФ, ДКСП, ЛАС, ПЛТ	Марка:
Понављање тачности:	+/- 0,03мм	Радна температура:	0 ° Ц-45 ° Ц
Режим хлађења:	Хлађење воде	Извор ласера:	ИПГ / Нлигхт / Раицус / Макс
Волтажа:	АЦ380В ± 10% 50 ХЗ (60ХЗ)	Површина сечења:	3000к1500мм

Апликација

Примењује се за стандардну траку од нехрђајућег челика дебљине 0,2 до 14 мм

Производ

Изрежите округли круг 100-800мм

Пројектна конфигурација

код	Ставка
1	Систем одлагања отпада
2	Механичка рука
3	Ласерска машина за сечење
4	Централни електрични ормар за управљање
5	Систем хлађења
6	Машина за храњење

Специјалност ласерских машина

Ласерски извор медија	Влакно
Опсег сечења (Л * В)	10000 мм × 15000 мм
З осовински ход	250 мм
Макс. брзина позиционирања	120 м / мин
Кс, И осовина Макс. убрзати брзину	1.0Г
Расхладни облик	Хлађење воде
Ласерска таласна дужина	1070нм
Излазна снага ласерског извора	500В / 1000В / 1500В / 2000В 2500В / 3000В / 4000В (Опционо)
Мин. резни јаз	≤ 0,1 мм
Тачност позиционирања Кс, И и З осовина	± 0,03 мм
Поновљена тачност позиционирања Кс, И и З осовина	± 0,01 мм
Дебљина резног материјала (према материјалу)	0,2 - 25 мм
Модел возача	Увезен серво мотор
Енергетски захтеви	380 В, 50/60 Хз
Радна температура	0-45 ℃
Стално радно време	24 сати
Тежина машине	Око 12000 кг
Укупни ниво заштите напајања	ИП54

Параметар машине за сечење у ласеру

Слој токарилице израђен је од укупне конструкције заваривања, након жарења након ублажавања напона груба обрада и секундарна обрада метала старањем вибрацијама боље решавају напрезање услед заваривања, чиме се знатно побољшава стабилност алатног строја.Кс, И, З оса прихвата јапански серво мотор, опремљен редуктором за брушење и прецизношћу млевења, високом прецизношћу линеарног водича, као што је ефикасан механизам преноса, ефикасно гарантује тачност преноса; Машина је опремљена аутоматским уређајем за подмазивање, а површина сечења има прашину уређај, аутомобил за смеће на дну подручја сечења, механичко кретање сечења, одржавање рада лука које слабо раде пуњење, не треба се враћати у порекло након једнократног кретања сечења, чиме се штеди пуно времена, брзина сечења се знатно побољшала. Рачунањем, овим побољшањем можете побољшати ефикасност сечења више од 15%.

Ако преместите контролу кретања кревета помоћу ланца покретаног серво мотором, површина кревета састоји се од бакреног и алуминијумског поклопца цилиндра, бакарна капа може ефикасно смањити огреботинску плочу, смањити трошкове замене.

Прикупљање, скидање, исправљање, уношење параметара уређаја

Код	Перформансе	Параметар	Напомена
1	максимална тежина завојнице	10Т (Мак)
2	Ширина завојнице	200мм ～ 1300мм
3	Дебљина завојнице	0,3 мм ～ 1,5 мм
4	унутрашњи пречник ваљака материјала	Ø460-530мм
5	спољни пречник ваљака материјала	Ø1300мм (Мак)
6	брзина производне линије	20м / мин
7	режим учитавања	утоваривање аутомобила
8	Метода затезања	хидраулична дистензија
9	начин кочења	Пнеуматска диск кочница
10	Контрола храњења	електрична индукција
11	одмотавање	регулација фреквенције
12	Царриер; Материјал с кофретом	аутоматски
13	уређај за прешање	Аутоматски
14	Раван ваљак	горе 11 доле 12
15	пинцх ролл	1 комплет
16	хранилица	пинцх ваљак
17	Возач хранилице	серво мотор

Узорци сечења: (приложене фотографије су за референцу, контактирајте нас за детаље видео)

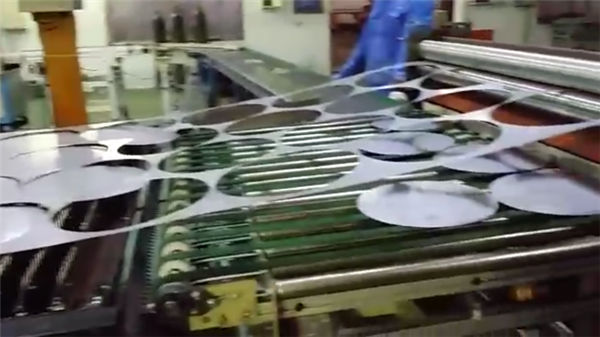

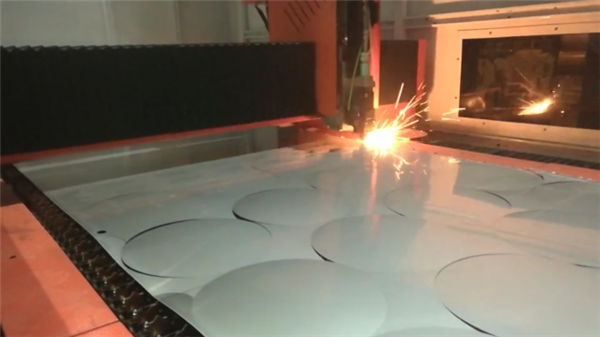

Сечење узорака

Услуга претпродаје

1. Бесплатно сечење узорака,
За бесплатно сечење / тестирање узорака пошаљите нам своју ЦАД датотеку, овде ћемо извршити сечење и снимити видео који ће вам показати резање или послати узорак да проверите квалитет сечења.
2. Прилагођени дизајн машине
Према купчевој апликацији, можда ћемо у складу с тим ревидирати нашу машину ради корисничке корисности и високе ефикасности производње.

Сервис након продаје

А. Машини ће бити достављен видео материјал за употребу и кориснички приручник на енглеском језику за инсталацију, рад, одржавање и решавање проблема, и пружаће технички водич путем е-маила, факса, телефона, скипеа….
Б. Нудимо техничара на месту купца ради инсталације и обуке, купац ће покрити визе, карту, трошкове локалног живота.
Ц. Купац може доћи у нашу фабрику на обуку. Понудићемо обуку за инсталацију, рад, решавање проблема са машином и одржавање.
Током обуке у нашој радионици, нудимо бесплатну обуку и трошкове живота за 7 дана, ограничите 2 особе.

Гаранција

а) .1Год за читаву машину (преговара се од вештачке штете.)
б) .Ласер извор 2 године гаранције
ц). Дуготрајно одржавање и набавка резервних дијелова
д). Бесплатна обука за оперативно особље. (инжењер може отићи у иностранство по договору.)

ФАК

К1: Како могу да добијем најбољу машину за мене?
Можете нам рећи свој радни материјал, детаљни рад по слици или ведио тако да можемо просудити може ли наша машина удовољити вашим потребама или не. Тада вам можемо дати најбољи модел, зависи од нашег искуства.

П2: Ово је први пут да користим ову врсту машина, да ли је лако руковати?
Послаћемо вам приручник и упутити ведио на енглеском језику, он вас може научити како управљати машином. Ако и даље не можете да научите како да га користите, можемо вам помоћи преко „Теамвиевер“ софтвера за помоћ у мрежи. Или можемо разговарати телефоном, е-поштом или на друге начине контактирања.

П3: Ако машина има проблема на свом месту, како могу да то учиним?
Можемо вам послати бесплатне делове у гарантном року ако машине имају било каквих проблема под „нормалном употребом“.

К4: Да ли слажете пошиљке за машине?
Да, драги уважени купци, за ФОБ или ЦИФ цену ћемо организовати пошиљку за вас. За ЕКСВ цену, клијенти морају да организују пошиљку сами или од својих агената.
