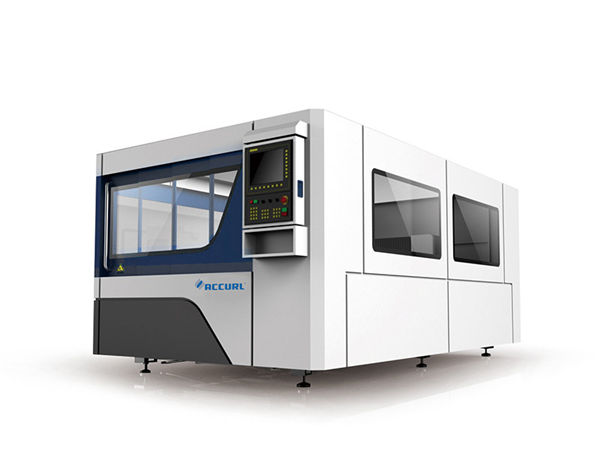

Машине за резање метала од фибер влакана дебљина сечења

Машине за резање метала од фибер влакана дебљина сечења

детаљи о производу


Сертификација: ЦЕ
Услови плаћања и слања:
Минимална количина поруџбине: 1Сет
Цена по договору
Детаљи паковања: 1 * 40ГП контејнер
Време испоруке: 30 дана
Услови плаћања: Л / Ц, Д / А, Т / Т, Д / П, Вестерн Унион

Детаљан опис производа


Апликација::Сав метални материјалДебљина сечења:СС Упто 12мм, МС Упто 22цм
Тип ласера ::Увезен оригинални ласер за влакнаИме:Машина за ласерско сечење влакана
Мин.лине ширина:0.1ммПодржани графички формат ::АИ, БМП, ДСТ, ДВГ, ДКСФ, ДКСП, ЛАС, ПЛТ
Максимално убрзање:Понављање тачности ::+/- 0,03мм
Радна температура::0 ° Ц-45 ° ЦРежим хлађења:Хлађење воде
Тежина (кг):8600Волтажа::АЦ380В ± 10% 50 ХЗ (60ХЗ)
Површина сечења:3000к1500ммПроизвод:Машине за ласерско сечење влакана у влакнима Дебљина сечења СС Упто 12мм, 3000к1500мм

Предност машине за ласерско сечење влакана у влакнима


1. Одличан квалитет стазе: Мања ласерска тачка и висока радна ефикасност, висок квалитет.
2. Велика брзина сечења: брзина сечења је 2-3 пута већа од исте снаге машине за ласерско сечење ЦО2.
3. Стабилан рад: усвојити врхунске ласере за увоз влакана, стабилни пе
перформанса, кључни делови могу достићи 100.000 сати;
4. Висока ефикасност за фотоелектричну конверзију: Упоредите са ЦО2 ласерском машином за сечење, машина за ласерско сечење влакана има три пута већу ефикасност фотоелектричне претворбе.
5. Ниски трошкови: Штедите енергију и чувате околину. Стопа фотоелектричне конверзије износи до 25-30%. Мала потрошња електричне енергије, износи само око 20% -30% традиционалне ЦО2 машине за ласерско резање.
6. Слабо одржавање: пријенос влакана није потребан рефлектирајући објектив, осим трошкова одржавања;
7 Једноставне операције: пренос влакана, без подешавања оптичке путање.

Главне карактеристике машине за ласерско сечење влакана Фибер


1) Усвајање познатог свјетског извора ласерског ласера Дласер Фибер из свијета и америчке главе за резање Ласер Мецх &
Динамички фокусни систем може да реже и буши различите врсте металног материјала са великом прецизношћу
и велика брзина.
2) Будући да се ласер преноси влакнима, није потребно одржавати или прилагођавати ласерску оптичку путању.
Увелико смањује број грешака на машинама и продужава радни век.
3) Површина сечења великог формата удовољава захтевима различитих врста обраде метала.

Спецификација


Ласерски извор медијаВлакно
Опсег сечења (Л * В)3000 мм × 15000 мм
З осовински ход250 мм
Макс. брзина позиционирања120 м / мин
Кс, И осовина Макс. убрзати брзину1.0Г
Расхладни обликХлађење воде
Ласерска таласна дужина1070нм


Излазна снага ласерског извора



500В / 1000В / 1500В / 2000В

2500В / 3000В / 4000В

(Опционо)

Мин. резни јаз≤ 0,1 мм
Тачност позиционирања Кс, И и З осовина± 0,03 мм
Поновљена тачност позиционирања Кс, И и З осовина± 0,01 мм
Дебљина резног материјала (према материјалу)0,2 - 25 мм
Модел возачаУвезен серво мотор
Енергетски захтеви380 В, 50/60 Хз
Радна температура0-45 ℃
Стално радно време24 сати
Тежина машинеОко 8600 кг
Укупни ниво заштите напајањаИП54

Табела дебљине сечења


Ласерска снагаМаксимална дебљина сечења
Угљен челик (мм)Нерђајући челик (мм)Алуминијум (мм)Месинг

(мм)

700В8311
1000В12422.5
1500В14543
2000В16654
3000В221068
Горе наведени параметар само за референцу



Материјали за примену


Опрема за ласерско сечење влакана је погодна за сечење метала попут лима од нехрђајућег челика, плоче благог челика, челичног карбонског челика, плоче од легираног челика, опружног челичног лима, гвожђа, поцинкованог гвожђа, поцинчаног лима, алуминијумске плоче, бакреног лима, месинганог лима, бронзаног лима , Златна плоча, Сребрна плоча, Титанијумска плоча, Метална плоча, Метална плоча, цеви и цеви итд.

Индустрија апликација


Машине за ласерско сечење влакана широко се користе у производњи билборда, оглашавања, знакова, натписа, металних слова, ЛЕД слова, кухињског роба, рекламних слова, обраде лима, метала, делова и делова, гвожђа, шасије, регали и ормарића, обраде метала, метална уметничка опрема, сечење плоча лифта, хардвер, ауто-делови, оквир наочала, електронски делови, натписне таблице итд.

Детаљне слике




Име:Тело и додаци машинеа.600 ℃ топлотна обрада, 24-сатно хлађење у рерни, прецизно заваривање ЦО2, како би се осигурало коришћење од 20 година без деформација.
б.Синкроне Кс / И / З оси: З-ос може да има 150 мм, погодно за сечење многих врста металних лимова.
ц.Висока квалитета гарантује трајност и лакше одржавање.
Име:АЦ серво мотор и покретачки погон Увезен серво мотор (И-ос покрећу два серво мотора) заједно са софистицираним планетарним редуктором осигурава стабилан, прецизан и поуздан погон.
Име:Прецизни линијски водичиПобољшани систем сечења, ласерска снага и серво кретање савршено одговарају једни другима, увезени високо прецизни зупчаник и систем погона носача, изменљиви двоструки радни сто, како би се осигурала већа брзина и прецизност обраде.
Име:Сечење главе

Бесконтактна глава за резање има функцију аутоматског праћења висине и против судара, што значајно побољшава брзину сечења, глаткоћу и тачност сечења под истом излазном снагом. Једном речју, ефикасност сечења може се повећати.

Име:Ласерска брзина, брза линија сечења и глатка ивица

Сечење узорака


обука


Сервис након продаје, од обуке до инсталације машина (3 начина):

1.Обука видео и корисничког приручника на енглеском језику који ће бити понуђен за инсталацију, рад, одржавање и решавање проблема, као и технички водич који се нуди е-поштом, факсом, телефоном / вхатсапп / скипе // и тако даље, када се сретнете неке проблеме са инсталирањем, коришћењем или подешавањем.
2.Ваша компанија може да организује технологу да дође у нашу фабрику да научи основна знања о опреми и основним основама рада, довољно времена за обуку у року од 3-5 дана, садржај обуке је следећи:
а) Уобичајена обука софтверског цртања;
б) Машинске и укључене процедуре обуке;
ц) Значај параметара контролне табле и софтвера, подешавање распона параметара
д) основно чишћење и одржавање машине;
е) Уобичајено решавање проблема са хардвером;
ф) Опрез у раду.
3. Служба за подучавање од врата до врата. виза, путни трошкови и смештај бит ће о трошку купца. Боље је договорити преводиоца за оба наша инжењера током периода обуке. Време тренинга: 3-5 дана.

Гаранција


а) .1Год за читаву машину (преговара се од вештачке штете.)
б) .Ласер извор 2 године гаранције
ц). Дуготрајно одржавање и набавка резервних дијелова
д). Бесплатна обука за оперативно особље. (инжењер може отићи у иностранство по договору.)

Паковање и отпрема


1.Наши дрвени кофери су након третирања запаљењем. Не треба прегледати дрва, штеди вријеме испоруке.
2.Сви су резервни делови машине покривени неким меким материјалима, углавном коришћењем бисерне вуне.
Избегавајте све штете које би се могле догодити у поступку испоруке. Тада ћемо чврсто покрити пластичном фолијом, пазите да нетакнете прекривене меке материјале, избегавајући такође водоотпоран и отпоран на рђу.
3. Највиши је дрвени кофер са фиксном оплатом.
4.Дно дрвено кућиште има чврсту гвоздну дизалицу, погодну за руковање и транспорт.
