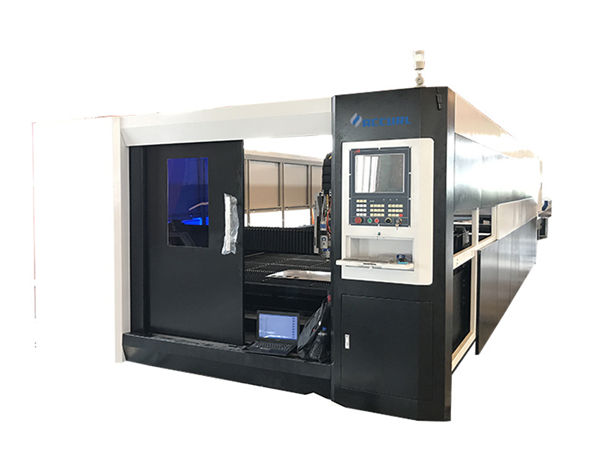

Машина за ласерско сечење метала од лима од нерђајућег челика

Машина за ласерско сечење метала од лима од нерђајућег челика

детаљи о производу

Сертификација: ЦЕ
Услови плаћања и слања:
Минимална количина поруџбине: 1Сет
Цена по договору
Детаљи паковања: 1 * 40ГП контејнер
Време испоруке: 30 дана
Услови плаћања: Л / Ц, Д / А, Т / Т, Д / П, Вестерн Унион
Способност снабдевања: 150сет

Детаљан опис производа

Апликација::Сав метални материјалДебљина сечења:СС Упто 12мм, МС Упто 22цм
Тип ласера ::ВлакноФреквенција пулса:1-2000ХЗ
Систем за позиционирање:Црвено светлоСофтвер за контролу ::Ципцут
Подржани графички формат ::АИ, БМП, ДСТ, ДВГ, ДКСФ, ДКСП, ЛАС, ПЛТМесто порекла::Кина
Број модела::ТИ-6020ЈБДостављена услуга ::Инжењери доступни за сервисирање машина у иностранству
Понављање тачности ::+ -0.03ммРадна температура::0 ° Ц-45 ° Ц
Радна влага ::5%-95%Извор ласера:Кинески или увезени
Волтажа::АЦ380В ± 10% 50 ХЗ (60ХЗ)Површина сечења:6000 * 2000мм
Назив производа:Машина за ласерско сечење влакана од челичног лима од метала ТИ-6020ЈБ

Предност машина са ласерским влакнима

1. Упоредите са традиционалним ласером, влакнасти ласер је више заштита животне средине
2. Много мања потрошња енергије: ефикасност фотоелектричне претворбе фибер ласера 15 пута већа од традиционалног ласера.
3. Виши квалитет ласерског тачка: једно-модулски извор ласера
4. Нижа потрошња: Потрошња електричне енергије је испод 7КВ на сат.

Главне карактеристике машине за ласерско сечење влакана Фибер

Тело машине:
1. Кућиште Таииијеве машине са челичном конструкцијом од 8 мм, термичком обрадом од 600,, прецизно заваривање, како би се осигурало коришћење од 20 година без деформација.

2. Носач са лијевањем магнезијумових легура, снажна стабилност без деформација, брзо кретање.

3. Високо ефикасни систем за пушење у зони са обе стране каросерије машине, јака сегментирана прашина и скупљање пушења, умањиће штету раднику.

4. Увезен прецизни редуктор прирубнице и серво мотор, Велика брзина рада.

5. 70 ножева и 6 клизних шипки на машинском кревету, са блиским сечивима за смањење упозорења машине, клизним шипкама које раде са цилиндрима за лако постављање и преузимање листова.

6. Флексибилна кутија за утовар може се отворити са предње и обе стране, што је погодно за радно стање машине.

Спецификација

Ласерски извор медијаВлакно
Опсег сечења (Л * В)6000 мм × 2000 мм
З осовински ход250 мм
Макс. брзина позиционирања120 м / мин
Кс, И осовина Макс. убрзати брзину1.0Г
Расхладни обликХлађење воде
Ласерска таласна дужина1070нм


Излазна снага ласерског извора



500В / 1000В / 1500В / 2000В

2500В / 3000В / 4000В

(Опционо)

Мин. резни јаз≤ 0,1 мм
Тачност позиционирања Кс, И и З осовина± 0,03 мм
Поновљена тачност позиционирања Кс, И и З осовина± 0,01 мм
Дебљина резног материјала (према материјалу)0,2 - 25 мм
Модел возачаУвезен серво мотор
Енергетски захтеви380 В, 50/60 Хз
Радна температура0-45 ℃
Стално радно време24 сати
Тежина машинеОко 12000 кг
Укупни ниво заштите напајањаИП54



Табела дебљине сечења

Ласерска снагаМаксимална дебљина сечења
Угљен челик (мм)Нерђајући челик (мм)Алуминијум (мм)Месинг

(мм)

700В8311
1000В12422.5
1500В14543
2000В16654
3000В221068
Горе наведени параметар само за референцу



Примењени материјали

Нехрђајући челик, угљенични челик, легирани челик, силицијум челик, опружни челик, галванизирана плоча, кисела плочица, месингана плоча, бакрена плоча, алуминијумска плоча и др.

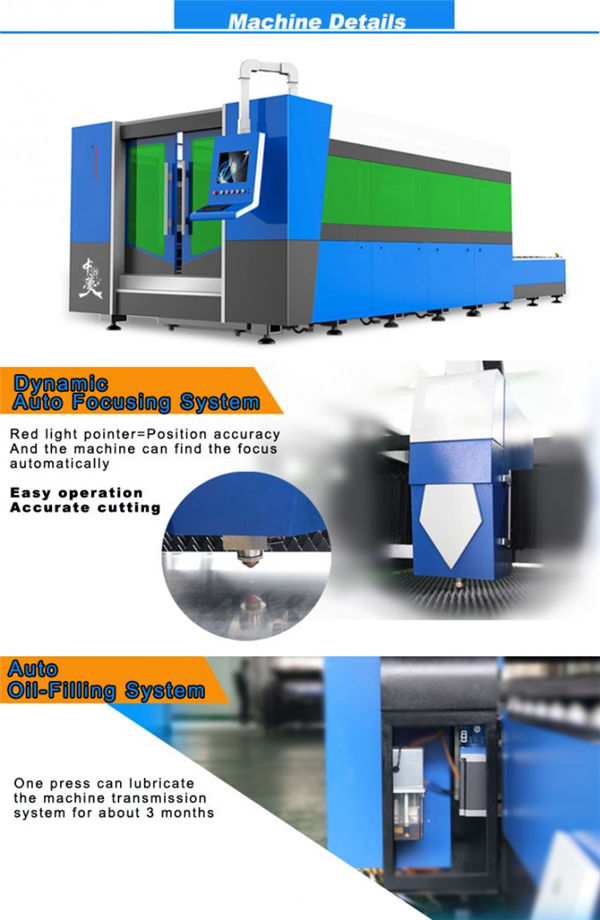

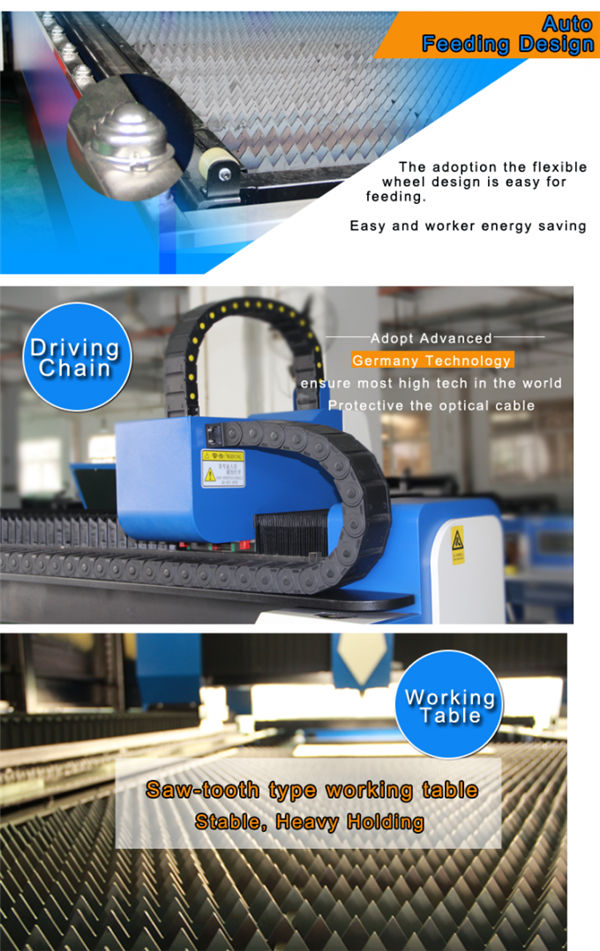

Детаљне слике

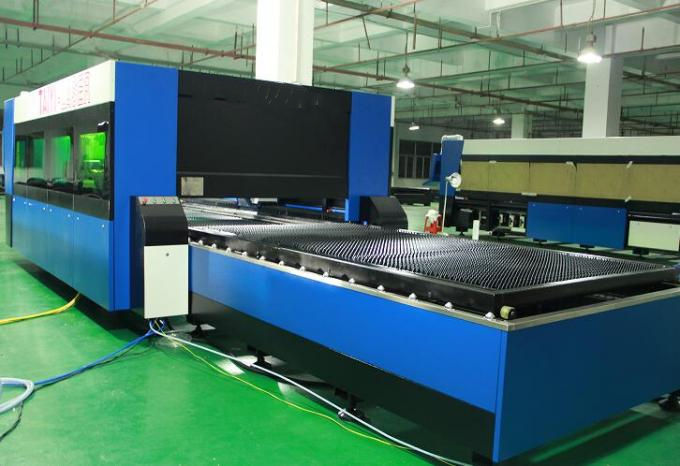

Име:Тело и додаци машине

а.600 ℃ топлотна обрада, 24-сатно хлађење у рерни, прецизно заваривање ЦО2, како би се осигурало коришћење од 20 година без деформација.
б.Синкроне Кс / И / З оси: З-ос може да има 150 мм, погодно за сечење многих врста металних лимова.
ц.Висока квалитета гарантује трајност и лакше одржавање.

Име:АЦ серво мотор и возач

Увожени серво мотор (оса И коју покрећу два серво мотора) заједно са софистицираним планетарним редуктором осигурава стабилан, прецизан и поуздан погон.





Име:Прецизни линијски водичи

Напредни систем сечења, ласерски погон и серво кретање савршено одговарају једни другима, увезени високо прецизни зупчаник и систем погона носача, изменљиви двоструки радни сто, како би се осигурала већа брзина и тачност обраде ..

Име:Сечење главе



Бесконтактна глава за резање има функцију аутоматског праћења висине и против судара, што значајно побољшава брзину сечења, глаткоћу и тачност сечења под истом излазном снагом. Једном речју, ефикасност сечења може се повећати.





Име:Ласерски извор

велика брзина, висока прецизност линије сечења и глатка ивица

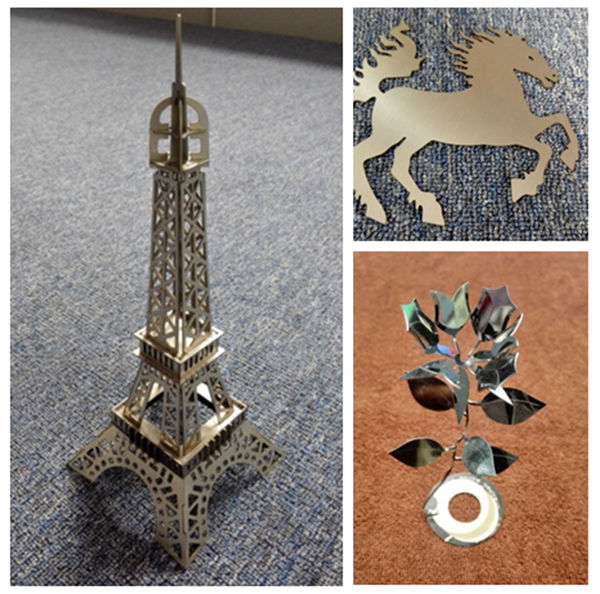

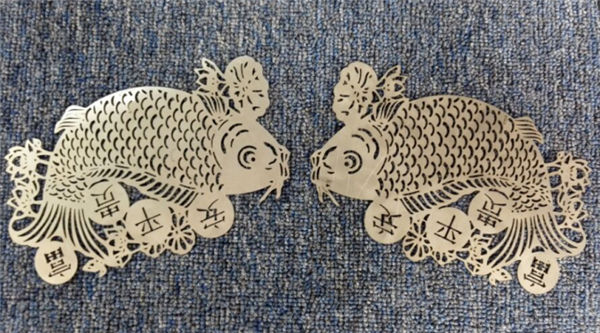

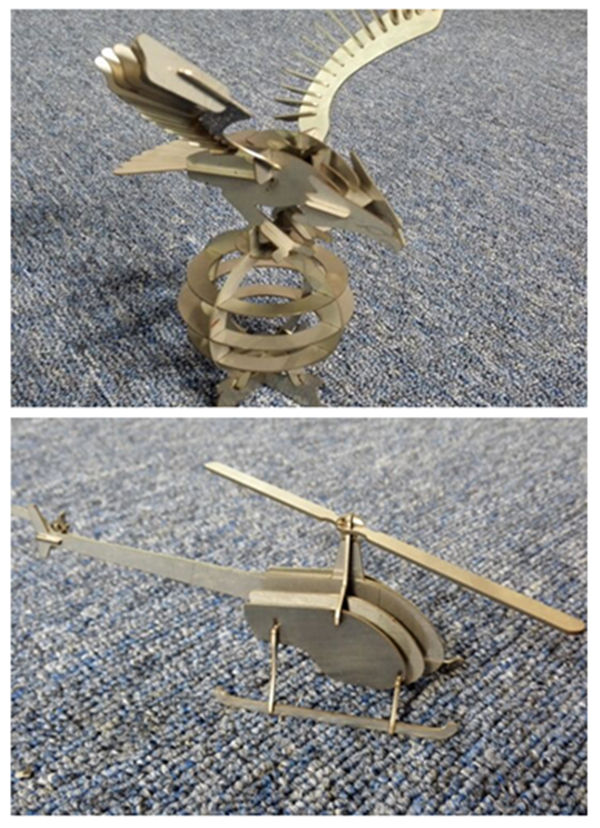

Сечење узорака

обука

Сервис након продаје, од обуке до инсталације машина (3 начина):
1. Видео тренинг и кориснички приручник на енглеском језику који ће се нудити за инсталацију, рад, одржавање и отклањање проблема и технички водич који се нуди е-поштом, факсом, телефоном / вхатсапп / скипе // и тако даље, када се сретнете неке проблеме са инсталирањем, коришћењем или подешавањем.
2. Ваша компанија може да организује технологу да дође у нашу фабрику како би научио основна знања о опреми и основним основама рада, довољно времена за обуку око 3-5 дана, садржај обуке је следећи:
а) Уобичајена обука софтверског цртања;
б) Машинске и укључене процедуре обуке;
ц) Значај параметара контролне табле и софтвера, подешавање распона параметара
д) основно чишћење и одржавање машине;
е) Уобичајено решавање проблема са хардвером;
ф) Опрез у раду.
3. Обука за обуку од врата до врата. виза, путни трошкови и смештај бит ће о трошку купца. Боље је договорити преводиоца за оба наша инжењера током периода обуке. Време тренинга: 3-5 дана.

Гаранција

а). 1Год читаве машине за машину за ласерско резање металних влакана. (Преправка настала од човека.).
б) Извор ласера 2 године гаранције
ц) Доживотно одржавање и резервни делови
д). Бесплатна обука за оперативно особље. (инжењер може отићи у иностранство по договору.)
