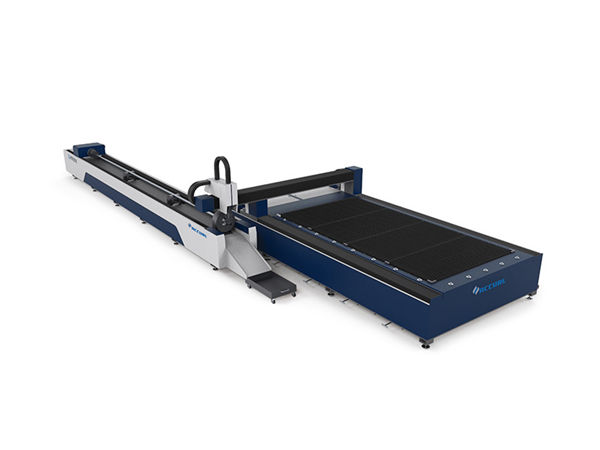

3д цеви за ласерско сечење / аутоматска машина за сечење цеви

детаљи о производу

Сертификација: ЦЕ
Услови плаћања и слања:
Минимална количина поруџбине: 1Сет
Цена по договору
Детаљи паковања: 1 * 20ГП контејнер
Време испоруке: 30 дана
Услови плаћања: Л / Ц, Д / А, Т / Т, Д / П, Вестерн Унион, Л / Ц
Способност снабдевања: 50 сетова месечно

Детаљан опис производа

Апликација::	Сав метални материјал	Дебљина сечења:	СС Упто 10мм, МС Упто 22цм
Тип ласера ::	Влакно	ЦНЦ или не ::	да
Режим хлађења ::	Хлађење воде	Софтвер за контролу ::	Ципцут
Подржани графички формат ::	АИ, БМП, ДСТ, ДВГ, ДКСФ, ДКСП, ЛАС, ПЛТ	Место порекла::	Кина
Број модела::	ТИ-3015ДГ	Достављена услуга ::	Инжењери доступни за сервисирање машина у иностранству
Понављање тачности ::	+ -0.03мм	Радна температура::	0 ° Ц-45 ° Ц
Радна влага ::	5%-95%	Опсег обраде:	20-130ммк3000мм
Волтажа::	АЦ380В ± 10% 50 ХЗ (60ХЗ)	Површина сечења:	3000 * 1500мм стандардни, већи се могу прилагодити

Тело машине

1. Тело наше машине са челичном конструкцијом од 8 мм, термичком обрадом од 600,, прецизно заваривање, како би се осигурало коришћење од 20 година без деформација.
2. Носач са лијевањем магнезијумових легура, снажна стабилност без деформација, брзо кретање.
3. Високо ефикасни систем за пушење у зони са обе стране каросерије машине, јака сегментирана прашина и скупљање пушења, умањиће штету раднику.
4. Увезен прецизни редуктор прирубнице и серво мотор, Велика брзина рада.
5. 70 ножева и 6 клизних шипки на машинском кревету, са блиским сечивима за смањење упозорења машине, клизним шипкама које раде са цилиндрима за лако постављање и преузимање листова.
6. Флексибилна кутија за утовар може се отворити са предње и обе стране, што је погодно за радно стање машине.

Предност машине за ласерско сечење влакана

1) Одлична квалитета снопа: Мањи пречник фокуса и висока радна ефикасност, висок квалитет.
2) Велика брзина сечења: Брзина сечења је већа од 60м / мин
3) Стабилан рад: Усвајање врхунских ласера за увоз влакана, стабилних перформанси, кључних делова могу
достићи 100.000 сати;
4) Висока ефикасност за фотоелектричну претворбу: Упоредите са ЦО2 ласерском машином за сечење,
Машина за ласерско сечење влакана има троструку ефикасност фотоелектричне претворбе
5) Ниски трошкови и ниско одржавање: Уштеда енергије и заштита животне средине. Стопа фотоелектричне конверзије
износи до 25-30%. Мала потрошња електричне енергије, износи само око 20% -30% традиционалног ЦО2 ласера
машина за сечење. Пренос влакана без потребе за рефлектирањем сочива, осим трошкова одржавања;
6) Једноставне операције: пренос влакана, без подешавања оптичке путање;
7) Супер флексибилни оптички ефекти: Компактан дизајн, лак за флексибилне захтеве производње.

Спецификација

Ласерски извор медија	Влакно
Опсег сечења (Л * В)	3000 мм × 1500 мм
З осовински ход	250 мм
Макс. брзина позиционирања	120 м / мин
Кс, И осовина Макс. убрзати брзину	1.0Г
Расхладни облик	Хлађење воде
Ласерска таласна дужина	1070нм
Излазна снага ласерског извора	500В / 1000В / 1500В / 2000В 2500В / 3000В / 4000В (Опционо)
Мин. резни јаз	≤ 0,1 мм
Тачност позиционирања Кс, И и З осовина	± 0,03 мм
Поновљена тачност позиционирања Кс, И и З осовина	± 0,01 мм
Дебљина резног материјала (према материјалу)	0,2 - 25 мм
Модел возача	Увезен серво мотор
Енергетски захтеви	380 В, 50/60 Хз
Радна температура	0-45 ℃
Стално радно време	24 сати
Тежина машине	Око 12000 кг
Укупни ниво заштите напајања	ИП54

Детаљне слике

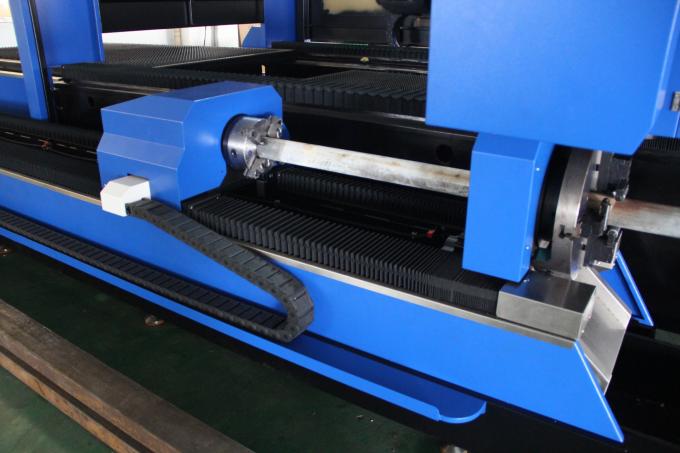

	Име: Тијело и додатна опрема за машину.600 ℃ термичка обрада, 24-сатно хлађење у рерни, прецизно заваривање ЦО2, како би се осигурало 20-годишње кориштење без деформација. б.Синкроне Кс / И / З оси: З-ос може да има 150 мм, погодно за сечење многих врста металних лимова. ц.Висока квалитета гарантује трајност и лакше одржавање.
Име:АЦ серво мотор и покретачки погон Увезен серво мотор (И-ос покрећу два серво мотора) заједно са софистицираним планетарним редуктором осигурава стабилан, прецизан и поуздан погон.
	Име:Прецизни линијски водичиПобољшани систем сечења, ласерска снага и серво кретање савршено одговарају једни другима, увезени високо прецизни зупчаник и систем погона носача, изменљиви двоструки радни сто, како би се осигурала већа брзина и прецизност обраде.
Име:Резна глава Бесконтактна резна глава има функцију аутоматског праћења висине и против судара, што увелико побољшава брзину сечења, глаткоћу и тачност сечења под истом излазном снагом. Једном речју, ефикасност сечења може се повећати.
	Име:Ласерска брзина, брза линија сечења и глатка ивица

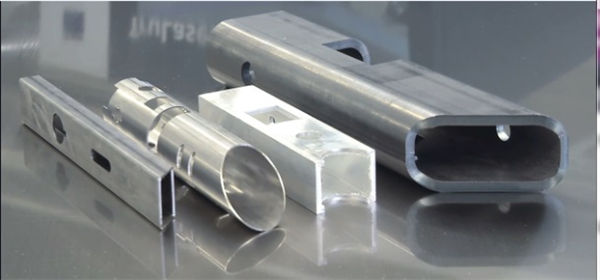

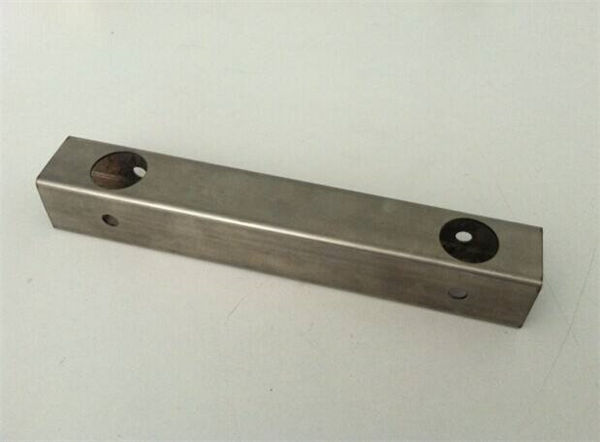

Сечење узорака

обука

Након потписивања уговора, ваша компанија може договорити технолога да дође у нашу фабрику како би научио основна знања о опреми и основним основама рада, довољно времена за обуку око 1-3 дана, садржај обуке је следећи:
а) Уобичајена обука софтверског цртања;
б) Машинске и укључене процедуре обуке;
ц) значај параметара контролне табле и софтвера, подешавање распона параметара;
д) основно чишћење и одржавање машине;
е) Уобичајено решавање проблема са хардвером;
ф) Опрез у раду
