fiber laser cutting machine for pipes and sheet

детаљи о производу

Сертификација: ЦЕ
Услови плаћања и слања:
Минимална количина поруџбине: 1Сет
Цена по договору
Детаљи паковања: 1 * 20ГП контејнер
Време испоруке: 30 дана
Услови плаћања: Л / Ц, Д / А, Т / Т, Д / П, Вестерн Унион, Л / Ц
Способност снабдевања: 50 сетова месечно

Детаљан опис производа

Апликација::	Сав метални материјал	Дебљина сечења:	СС Упто 10мм, МС Упто 22цм
Тип ласера ::	Влакно	ЦНЦ или не ::	да
Режим хлађења ::	Хлађење воде	Софтвер за контролу ::	Ципцут
Подржани графички формат ::	АИ, БМП, ДСТ, ДВГ, ДКСФ, ДКСП, ЛАС, ПЛТ	Место порекла::	Кина
Број модела::	ТИ-3015ДГ	Достављена услуга ::	Инжењери доступни за сервисирање машина у иностранству
Понављање тачности ::	+ -0.03мм	Радна температура::	0 ° Ц-45 ° Ц
Радна влага ::	5%-95%	Извор ласера:	Кинески или увезени
Волтажа::	АЦ380В ± 10% 50 ХЗ (60ХЗ)	Површина сечења:	3000 * 1500мм стандардни, већи се могу прилагодити

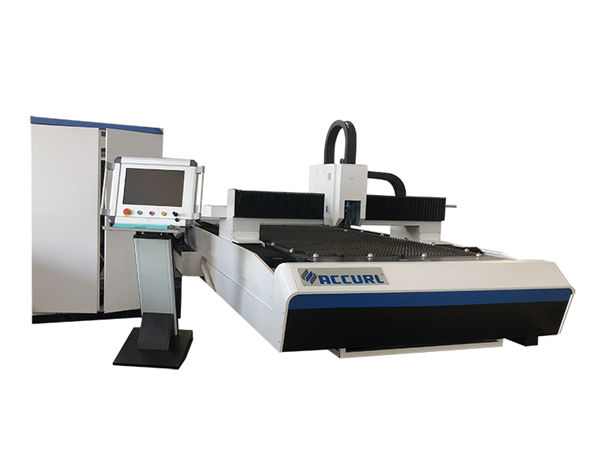

Fiber Laser Cutting Machine for Pipes and Sheet

Тело машине

1. Тело наше машине са челичном конструкцијом од 8 мм, термичком обрадом од 600,, прецизно заваривање, како би се осигурало коришћење од 20 година без деформација.
2. Носач са лијевањем магнезијумових легура, снажна стабилност без деформација, брзо кретање.
3. Високо ефикасни систем за пушење у зони са обе стране каросерије машине, јака сегментирана прашина и скупљање пушења, умањиће штету раднику.
4. Увезен прецизни редуктор прирубнице и серво мотор, Велика брзина рада.
5. 70 ножева и 6 клизних шипки на машинском кревету, са блиским сечивима за смањење упозорења машине, клизним шипкама које раде са цилиндрима за лако постављање и преузимање листова.
6. Флексибилна кутија за утовар може се отворити са предње и обе стране, што је погодно за радно стање машине.

Спецификација

Ласерски извор	ИПГ / Раицус / Нлигхт
Каросерија машине	гантри струцтуре
Радно путовање	Нумерички контролни сто са високо прецизним кугличним вијцима са уређајем за храњење
Максимална брзина рада	80м / мин-90Г / мин
Кс / И прецизност локације	0.03мм / м
Напајање	380В 50Хз / 60Хз
Кс / И поновљена прецизност локације	± 0.03мм
Радна температура	0 ° Ц-45 ° Ц
Макс. Убрзање	1.0Г
Бруто снага машине	<16КВА
Примењени материјали	Танки мекани челик, нехрђајући челик и друге врсте металних лимова
Подручје сечења	3000мм * 1500мм / 4000мм * 2000мм / 6000мм * 2000мм
Укупна маса	4600КГС

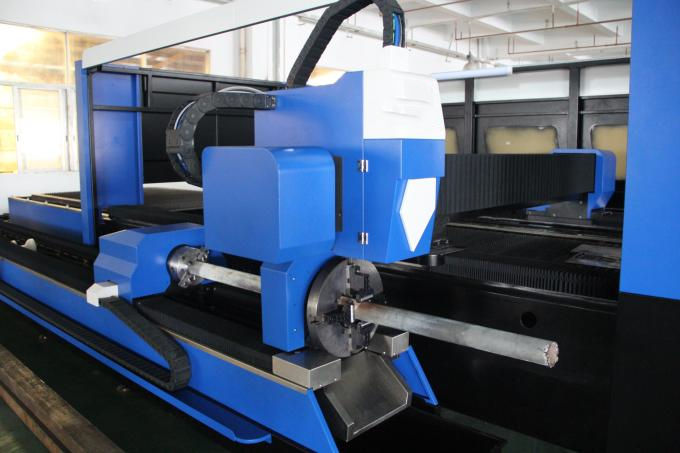

Детаљне слике

	Име:Тело и додаци машине а.600 ℃ топлотна обрада, 24-сатно хлађење у рерни, прецизно заваривање ЦО2, како би се осигурало коришћење од 20 година без деформација. б.Синкроне Кс / И / З оси: З-ос може да има 150 мм, погодно за сечење многих врста металних лимова. ц.Висока квалитета гарантује трајност и лакше одржавање.
Име:АЦ серво мотор и возач Увожени серво мотор (оса И коју покрећу два серво мотора) заједно са софистицираним планетарним редуктором осигурава стабилан, прецизан и поуздан погон.
	Име:Прецизни линијски водичи Напредни систем сечења, ласерски погон и серво кретање савршено одговарају једни другима, увезени високо прецизни зупчаник и систем погона носача, изменљиви двоструки радни сто, како би се осигурала већа брзина и тачност обраде ..
Име:Сечење главе Бесконтактна глава за резање има функцију аутоматског праћења висине и против судара, што значајно побољшава брзину сечења, глаткоћу и тачност сечења под истом излазном снагом. Једном речју, ефикасност сечења може се повећати.
	Име:Ласерски извор велика брзина, висока прецизност линије сечења и глатка ивица

Име:Тело и додаци машине

а.600 ℃ топлотна обрада, 24-сатно хлађење у рерни, прецизно заваривање ЦО2, како би се осигурало коришћење од 20 година без деформација.
б.Синкроне Кс / И / З оси: З-ос може да има 150 мм, погодно за сечење многих врста металних лимова.
ц.Висока квалитета гарантује трајност и лакше одржавање.

Име:АЦ серво мотор и возач

Увожени серво мотор (оса И коју покрећу два серво мотора) заједно са софистицираним планетарним редуктором осигурава стабилан, прецизан и поуздан погон.

Име:Прецизни линијски водичи

Напредни систем сечења, ласерски погон и серво кретање савршено одговарају једни другима, увезени високо прецизни зупчаник и систем погона носача, изменљиви двоструки радни сто, како би се осигурала већа брзина и тачност обраде ..

Име:Сечење главе

Бесконтактна глава за резање има функцију аутоматског праћења висине и против судара, што значајно побољшава брзину сечења, глаткоћу и тачност сечења под истом излазном снагом. Једном речју, ефикасност сечења може се повећати.

Име:Ласерски извор

велика брзина, висока прецизност линије сечења и глатка ивица

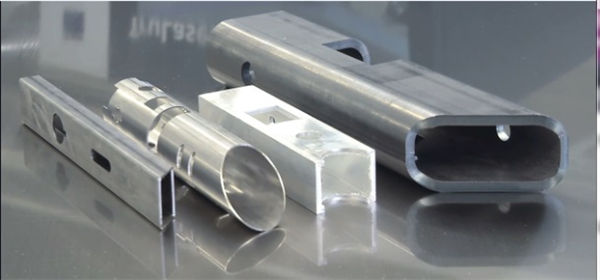

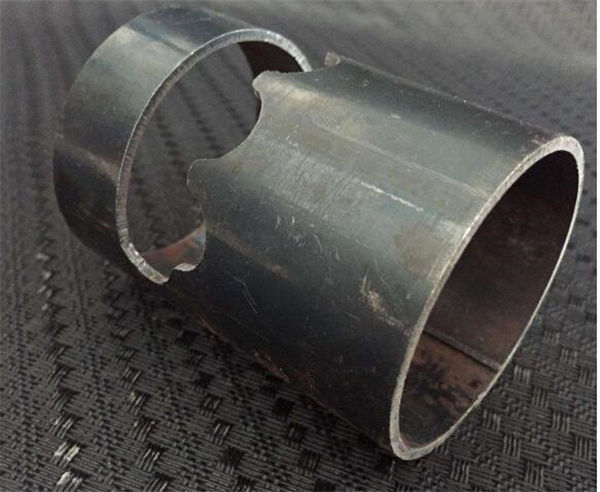

Сечење узорака

Узорци:

обука

Након потписивања уговора, ваша компанија може договорити технолога да дође у нашу фабрику како би научио основна знања о опреми и основним основама рада, довољно времена за обуку око 1-3 дана, садржај обуке је следећи:
а) Уобичајена обука софтверског цртања;
б) Машинске и укључене процедуре обуке;
ц) значај параметара контролне табле и софтвера, подешавање распона параметара;
д) основно чишћење и одржавање машине;
е) Уобичајено решавање проблема са хардвером;
ф) опрез у раду,

Гаранција

а). 1Год за целу машину машине за ласерско резање металних цеви (Уређивање настало од стране човека.).
б) Извор ласера 2 године гаранције
ц) Доживотно одржавање и резервни делови
д). Бесплатна обука за оперативно особље. (инжењер може отићи у иностранство по договору.)
